产品介绍

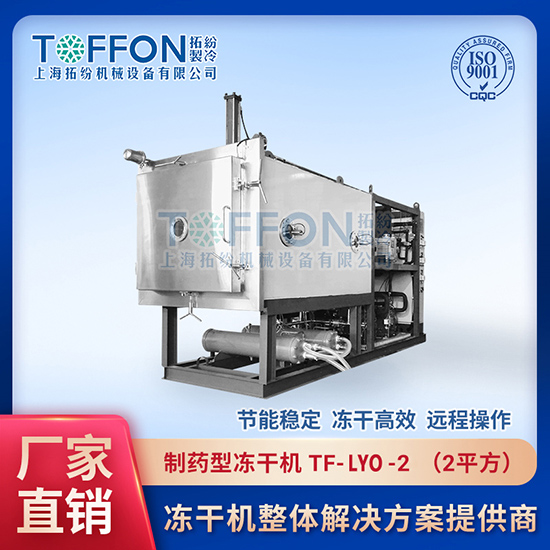

制药型冻干机技术参数表
TF-LYO-2
General Detail 总述 | ||
Sr. No. | Description 描述 | Specifications 规格 |
1 | Mode 型号 | TF-LYO-2 CIP |
2 | Output (approx.) 产量（大约） | 8,800 units of vials 16mm diameter 外径16毫米冻干瓶8,800瓶 |
|
| 4,600units of vials 22mm diameter 外径22毫米冻干瓶4,600瓶 |
3 | Maximum ice capacity 最大捕冰力 | 40kg |
4 | Stoppering 压塞 | Hydraulic stoppering 液压压塞 |
5 | Control 控制方式 | Microprocessor 微机处理【无菌窒增加一套扳层升降操作系统】 |
6 | Dimension of unit (approx.) (L × W × H) (mm) (with hydraulic cylinder) 外型尺寸（大约）（长×宽×高）（带液压缸） | 3,900 × 1,300 × 3,210 (Final dimension based on design) （以最终设计尺寸为准） |
7 | Weight (approx.) 重量（大约） | 3,000kg |
8 | Material Internal 材质 内部 | AISI 304L
|
9 | Temperature range 温度范围 | -55°C to + 80°C |
10 | Number of shelves 板层数 | 4+ 1(upper radiant shelf) （温度补偿板） |
11 | Dimension (L × W × T) (mm) 板层尺寸 | 900 × 600 × 20 |
12 | Total usable area (sq. m) 总使用面积 | 2.16 |
13 | Spacing (mm) 板间距 | 100 |
14 | Final temperature 极限温度 | ≤-75°C |
15 | Final vacuum 极限真空 | ≤1×10 -2mbar |
16 | Software 软件 | TF – 5000【可随时免费升级】 |
17 | PLC 可编程控制器 | Omron |
18 | Computer 电脑 | Lenovo |
19 | Electricity - total electrical load 总装机功率 | 15kW (380V, 50Hz, 3Phase, 5Wire) |
20 | Cooling water for refrigerant cooling 用于制冷系统的冷却水 | 6m3/hr (1.5≤P≤2bar, T≤25°C) |
21 | Water for injection for chamber cleaning 冻干箱清洗注射用水 | 130L/min (P≥5bar, T=80°C) |
22 | Compressed air for pneumatic valves 用于气动阀的压缩空气 | 40L/min (6≤P≤8bar) |
备品备件
附件二
序号 Serial number | 名称 Name | 型号/规格/材质 Model/Specifications/Material | 数量 Number |
1 | 氟利昂 Freon | R404A | 10.0kg |
2 | 冷冻机油 Refrigeration oil | BITZER | 5.0L |
3 | 电磁阀 Solenoid valve | DANFOSS | 1 |
4 | 测温探头 Temperature probe | PT-100单支 | 2 |
5 | 高压压力表 High-pressure gage | REFCO | 1 |
6 | 低压压力表 Low-pressure gage | REFCO | 1 |
7 | 干燥过滤器芯 Dry filter core | ALCO | 1 |
8 | 真空泵油 Vacuum pump oil | R-7 | 5L |
9 | 电磁阀线圈 Solenoid valve coil | DANFOSS | 1 |
