制药型冻干机技术参数表

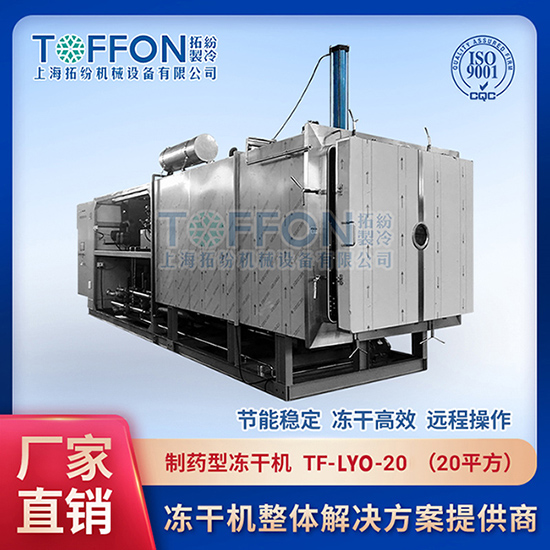

TF-LYO-20.0 真空冷冻干燥机
制造标准 Manufacture Standards | cGMP | |||
A、干燥箱（含22m2板层） Chamber (with22 shelves) | ||||
序号SN | 名称 Name | 型号/规格/材质 Model/Specifications/Material | 数量 Number | |
1 | 干燥箱 Chamber | AISI 304 不锈钢 | 1套 | |
2 | 板层 Shelves | AISI 304不锈钢 | 1套 | |
尺寸：1500 × 14950× 20mm Dimensions：1500 × 1495× 20mm | 9+1层 | |||
5 | 板层最低温度(导热油进口) Shelves temperature Min | -55℃ | ||
6 | 板层最高温度(导热油进口) Shelves temperature Max | +80℃ | ||
7 | 干燥箱外形 Chamber type | 长方型 Rectangular | ||
8 | 盘管最低温度 Coiled temperature Min | -70℃ | ||
9 | 冷凝器捕冰能力 Condenser frosting capacity | 400Kg/批 400Kg/batch | ||
10 | 冷凝器外型 Condenser type | Rectangular 长方形 | ||
11 | 极限真空Final vacuum | 1.0Pa | ||
12 | 总装机功率 Electricity-total electrical load | 90kW (380V, 50Hz, 3Phase, 5Wire) | ||
13 | Cooling water for refrigerant cooling 用于制冷系统的冷却水 | 50m3/hr (1.5≤P≤2bar, T≤25°C) | ||
14 | 整机结构 Machine construction | 一体式 Union | ||
15 | 外型尺寸 Dimension of unit | 约7000 × 2420 × 4000 | ||
16 | 整机重量 Weight of unit | 约15T (About )15T | ||
17 | 冻干原料装量（建议值） Capacity of raw material for freeze drying (suggestive value) | 最大400Kg/批 400kg/batch (Max) | ||
以上数据仅供参考，以实际设计图纸为准 | ||||
